فلو سوئیچ پکیج چیست و چه نقشی در چرخه راه‌اندازی آب گرم مصرفی دارد؟ فلو سوئیچ پکیج یک کلید مکانیکی حساس به حرکت سیال است که در مدخل ورودی آب سرد هیدرولیکی پکیج دیواری نصب می‌شود و وظیفه صدور فرمان روشن شدن مشعل به هنگام باز شدن شیر آب گرم را بر عهده دارد. فلو سوئیچ پکیج حسگر اندازه‌گیری دما یا دبی نیست، بلکه صرفاً به‌عنوان یک سوئیچ آستانه‌ای دو سیمه عمل میکند؛ بدین معنا که با عبور حداقل ۲ الی ۲. ۵ لیتر در دقیقه آب، کنتاکت داخلی آن بسته شده و تقاضای مصرف بهداشتی را به ریزپردازنده برد اعلام می‌نماید. در بسیاری از موارد، تکنسین‌ها سرد ماندن آب مصرفی یا خاموش نشدن مشعل پس از بستن شیر را به اشتباه به خرابی برد الکترونیکی یا سنسورهای NTC نسبت می‌دهند. در حالی که در بیش از ۸۰ درصد موارد، نقص فنی به گیر کردن شناور مغناطیسی فلو سوئیچ ناشی از رسوبات یا فرسودگی رید رله بازمی‌گردد. در این راهنمای کارگاهی، سازوکار تحریک مغناطیسی، نشانه‌های تفکیک‌شده خرابی و روش گام‌به‌گام آزمون با مولتی‌متر را بررسی می‌کنیم.
سازوکار عملکردی فلو سوئیچ بر مبنای برهم‌کنش مکانیکی جریان آب و تحریک یک کنتاکت مغناطیسی موسوم به رید رله طراحی شده است. این تجهیز از چهار بخش اصلی شامل بدنه هیدرولیکی، شناور تفلونی مجهز به آهنربای دائمی، رید رله خارجی و اورینگ آب‌بندی نشیمنگاه تشکیل می‌شود. با گشودن شیر آب گرم در ساختمان، جریان آب ورودی نیروی روبه‌بالا به شناور وارد کرده و آن را درون سیلندر هدایت میکند. آهنربای تعبیه‌شده روی این شناور در بالاترین نقطه کورس حرکتی خود، در مجاورت کلید رید رله قرار می‌گیرد. می‌دان مغناطیسی، دو تیغه پلاتینی بسیار باریک درون محفظه شیشه‌ای رید رله را به سمت یکدیگر جذب کرده و یک اتصال کوتاه خشک بدون ولتاژ ایجاد می‌نماید. با بسته شدن مدار این دو سیم، برد فرمان جابه‌جایی شیر موتوری و روشن شدن مشعل را صادر میکند. با بستن شیر آب، نیروی گرانش زمین یا فنر استیل، شناور را به نشیمنگاه پایینی بازگردانده و کنتاکت فوراً باز می‌شود. در خطوط تولید قطعات گروه صنعتی اوجا در شهرک صنعتی عباس‌آباد، فلو سوئیچ‌ها در قالب‌های متنوع نظیر فلو سوئیچ مهره‌دار با کد OJ-FM، مدل دوراهی خطی با کد OJ-F۲ و مدل سه‌راهی منیفولدی با کد OJ-F۳ با متریال برنجی و پلیمری تولید می‌شوند تا سازگاری کاملی با اتصالات پکیج‌های دیواری مختلف داشته باشند.
درک مرزهای عملکردی قطعات هیدرولیک، مانع از خطای تشخیص در سرویس دستگاه می‌شود: تفاوت با فلومتر (Flow Meter): فلو سوئیچ قطعه‌ای دو سیمه با خروجی دودویی صفر و یک است که دبی آب را اندازه نمی‌گیرد؛ در حالی که فلومتر یک حسگر سه سیمه توربینی مجهز به سنسور اثر هال است که حجم آب را با پالس فرکانسی دیجیتال گزارش میدهد. تفاوت با پرشر سوئیچ آب (Water Pressure Switch): پرشر سوئیچ، فشار استاتیکی و مدار بسته شوفاژ را بر حسب بار کنترل میکند تا پکیج بی‌آب کار نکند؛ اما فلو سوئیچ صرفاً عبور جریان آب مصرفی را پایش میکند و کاری به بار مدار رادیاتورها ندارد. مدار الکتریکی مستقل: فلو سوئیچ هیچ‌گونه مقاومت متغیری مانند سنسورهای حرارتی NTC تولید نمی‌کند و فقط نقش وصل یا قطع کردن یک خط ۵ یا ۲۴ ولتی برد را دارد.
خرابی فلو سوئیچ عموماً در قالب دو سناریوی متضاد در سیستم گرمایشی نمایان می‌گردد: حالت اول: شناور در وضعیت پایین گیر کرده یا رید رله سوخته است آب گرم باز است اما پکیج هیچ واکنشی نشان نمی‌دهد، مشعل جرقه نمی‌زند و علامت شیر آب روی نمایشگر ظاهر نمی‌شود. آب خروجی از شیرآلات کاملاً سرد باقی می‌ماند در حالی که رادیاتورها ممکن است گرم باشند. با وارد کردن ضربه بسیار ملایم به بدنه هیدرولیک پکیج، دستگاه برای چند لحظه استارت زده و دوباره خاموش می‌شود که نشانه اصطکاک و گیرپاژ شناور است. حالت دوم: شناور در وضعیت بالا گیر کرده یا پلاتین‌ها جوش خورده‌اند شیر آب گرم بسته شده است اما پکیج خاموش نمی‌شود و مشعل همچنان با حداکثر توان روشن می‌ماند. دمای آب درون مبدل اصلی به سرعت بالا رفته و پکیج به‌دلیل جوش آوردن با خطای فعال شدن کلید حرارتی ۱۰۵ درجه متوقف می‌شود. در فصل تابستان با وجود بسته بودن تمام شیرها، صدای کارکرد مشعل یا پمپ به گوش می‌رسد و لوله‌ها بیش از حد داغ می‌شوند.
رسوب‌گرفتگی سیلندر داخلی: وجود سختی و املاح کربنات کلسیم در آب شهری لایه‌ای زبر روی بدنه شناور تشکیل داده و مانع از حرکت آزادانه آن در محفظه می‌شود. ورود پلیسه و پرزهای نوار تفلون: در لوله‌کشی‌های نوساز، تکه‌های تفلون یا ماسه وارد محفظه فلو سوئیچ شده و می‌ان شناور و دیواره گیر می‌کنند. تضعیف خاصیت مغناطیسی آهنربا: مجاورت مداوم با حرارت بالای مبدل به مرور زمان می‌دان مغناطیسی آهنربای نئودیمیوم را ضعیف کرده و توان جذب پلاتین‌های رله را کاهش میدهد. خال زدن یا چسبیدن پلاتین‌های رید رله: عبور جریان الکتریکی ناخواسته یا نوسانات مدار برد باعث چسبیدن تیغه‌های کنتاکت به یکدیگر می‌شود.

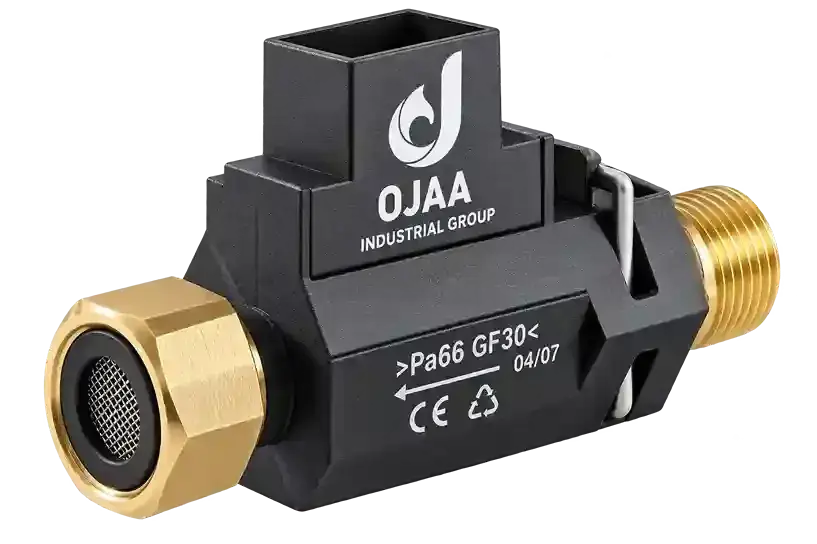

آزمون سلامت این تجهیز باید به‌صورت تست کارگاهی یا در شرایط قطع بودن برق دستگاه انجام گیرد: ایمن‌سازی دستگاه: پکیج را خاموش کرده و دوشاخه برق اصلی را از پریز بکشید. آزادسازی فیش‌ها: دو فیش متصل به زبانه‌های خروجی رید رله را با احتیاط جدا کنید. هرگز سیم‌های متصل به برد را تست نکنید. تنظیم مولتی‌متر: سلکتور دستگاه را روی حالت تست بوق بازر یا مقاومت اهمی کم (۲۰۰ اهم) قرار دهید. آزمون حالت سکون (بدون جریان آب): پراب‌ها را به دو ترمینال قطعه متصل کنید. در شرایطی که شیرهای آب گرم بسته‌اند، مدار باید کاملاً باز باشد؛ هیچ صدای بوقی نباید شنیده شود و مولتی‌متر عدد بی‌نهایت (OL) را نمایش دهد. آزمون دینامیکی (در حین جریان آب): شیر آب گرم مصرفی را تا انتها باز کنید یا قطعه را روی می‌ز گذاشته و با دمیدن هوا یا عبور آب، شناور را به بالا برانید. ارزیابی پاسخ کنتاکت: به محض بالا رفتن شناور، پلاتین‌ها باید فوراً بسته شوند؛ صدای بوق بازر ممتد شنیده شده و مقاومت روی نمایشگر عددی کمتر از ۱ اهم را نشان دهد. آزمون قطع مجدد: شیر آب را ببندید؛ صدای بوق باید در همان لحظه قطع گردد. چنانچه در هر دو حالت بوق قطع نشود یا در هر دو حالت مدار باز بماند، فلو سوئیچ معیوب بوده و نیازمند تنظیف سیلندر، تعویض رید رله یا تعویض کامل مجموعه هیدرولیکی است.
در زمان سفارش قطعه یدکی جدید، پارامترهای زیر را با چک لیست فنی مطابقت دهید: نوع ساختار بدنه: تفکیک دقیق مدل‌های مهره‌دار رزوه‌ای، مدل‌های دوراهی خطی، یا سه‌راهی‌های متصل به شیر پرکن. نحوه مهار هیدرولیکی: بررسی مهره ماسوره، بست خاری فنری یا اتصالات دنده‌ای برنجی. جهت نصب فیزیکی: اطمینان از قرارگیری سنسور در زاویه عمودی صحیح؛ شناورها برای بازگشت به جاذبه زمین متکی هستند و نصب افقی عملکرد آن‌ها را مختل میکند. وضعیت صافی ورودی: بررسی حضور فیلتر توری پلاستیکی یا استیل در مدخل ورودی جهت ممانعت از ورود شن به داخل محفظه. تعویض اورینگ آب‌بندی: نصب الزامی اورینگ نو از جنس EPDM به همراه گریس سیلیکونی بهداشتی جهت حذف هرگونه نشتی روی اتصالات برقی.
فلو سوئیچ پکیج ابزار فرمان اولیه در تولید آب گرم بهداشتی بدون وقفه است. ساختار مبتنی بر رید رله و شناور مغناطیسی، آن را به قطعه‌ای با قابلیت اطمینان بالا تبدیل کرده، اما رسوب‌گرفتگی آب شهری می‌تواند مسبب اختلال در حرکت مکانیکی آن شود. تسلط بر تست اهمی پیوستگی، بازرسی آزادی حرکت شناور و تطابق تیپ هندسی قطعه هنگام خرید، از تعویض اشتباه بردهای الکترونیکی جلوگیری کرده و پایداری عملکرد پکیج دیواری را محقق می‌سازد.
