تشخیص صحیح مسیر جریان آب در بویلرهای دو مبدله، بر عهده یکی از مهم‌ترین قطعات الکترومکانیکی یعنی شیر سه طرفه موتوری پکیج است. این قطعه به‌عنوان سوزن‌بان سیستم هیدرولیک عمل کرده و تعیین می‌کند که حرارت مشعل صرف گرم کردن رادیاتورها شود یا به سمت آب گرم بهداشتی هدایت گردد. درک صحیح از مکانیزم این عملگر و توانایی تفکیک خرابی بخش الکتریکی از مکانیکی، مهارت اصلی یک تکنسین در عیب‌یابی سریع و کاهش هزینه‌های تعمیرات است.
شیر سه طرفه موتوری پکیج (Diverter Valve) یک مجموعه ترکیبی متشکل از یک موتور الکتریکی (Actuator) و یک کارتریج مکانیکی مجهز به سوپاپ برنجی است که درون بلوک هیدرولیک نصب میشود. وظیفه اصلی آن، هدایت انحصاری آب داغ به سمت مبدل ثانویه یا مدار گرمایش است. این قطعه مستقیماً از برد کنترل فرمان می‌گیرد و عملکرد آن بر اساس اولویت آب گرم بهداشتی است. اولویت آب گرم: به محض باز شدن شیر آب در خانه (و تشخیص توسط فلومتر)، برد به موتور فرمان میدهد تا شفت کارتریج را فشار دهد و مسیر رادیاتورها کاملاً مسدود شود. حالت زمستانه: با بستن آب مصرفی، موتور به حالت اولیه بازگشته و فنر سوپاپ مسیر گردش آب به سمت رادیاتورهای ساختمان را باز می‌کند. تفکیک اجزا: این قطعه از دو بخش کاملاً مجزا تشکیل شده است؛ یک موتور الکتریکی ۲۲۰ ولت (در برخی مدل‌ها ۲۴ ولت) و یک مغزی یا کارتریج مکانیکی که با آب در تماس است.
یکی از چالش‌برانگیزترین مراحل تعمیرات، پیدا کردن ریشه و علت خرابی شیر سه طرفه پکیج است. در بیشتر مواقع، مشکل از سوختن موتور نیست، بلکه تجمع رسوبات آهکی باعث سنگین شدن شفت و گیر کردن شیر موتوری در می‌انه راه میشود. آسیب‌های ناشی از کیفیت پایین آب، مستقیماً عملکرد این قطعه را مختل می‌کند. رسوب‌گرفتگی کارتریج: سختی بالای آب مدار گرمایش باعث ایجاد لایه‌های آهکی روی شفت سوپاپ شیر سه طرفه میشود که حرکت رفت و برگشتی آن را قفل می‌کند. نفوذ آب به موتور: فرسودگی و پارگی اورینگ‌های داخلی کارتریج باعث نشت آب به سمت بالا و اتصالی کردن بوبین موتور الکتریکی میشود. ضعف فنر برگردان: اگر فنر داخلی کارتریج خاصیت ارتجاعی خود را از دست بدهد، حتی با فرمان برد نیز سوپاپ نمیتواند مسیر رادیاتورها را کاملاً مسدود کند.
خرابی و عدم تغییر مسیر درست آب توسط این قطعه، علائم بسیار واضحی در رفتار حرارتی بویلر ایجاد می‌کند. تکنسین‌ها می‌توانند با لمس لوله‌های رفت و برگشت، گیر کردن سوپاپ را به راحتی تشخیص دهند. بارزترین نشانه‌های خرابی این مجموعه شامل موارد زیر است: گرم شدن رادیاتور در حالت تابستانه: اگر هنگام استفاده از آب گرم حمام، لوله رفت رادیاتورها نیز داغ میشود، قطعا سوپاپ شیر سه طرفه به درستی مسیر گرمایش را نبسته است و نشتی حرارتی دارد. ولرم بودن آب بهداشتی: عدم انسداد کامل مسیر شوفاژ باعث میشود تمام ظرفیت حرارتی مشعل به مبدل ثانویه نرسد و آب حمام به اندازه کافی داغ نشود. خطای سنسور‌ها: گیر کردن موتور در حالت بینابینی، باعث کاهش گردش آب و جوش آوردن ناگهانی مبدل اصلی میشود که برد آن را به‌صورت ارور سنسور NTC یا ترموستات حد نشان میدهد.

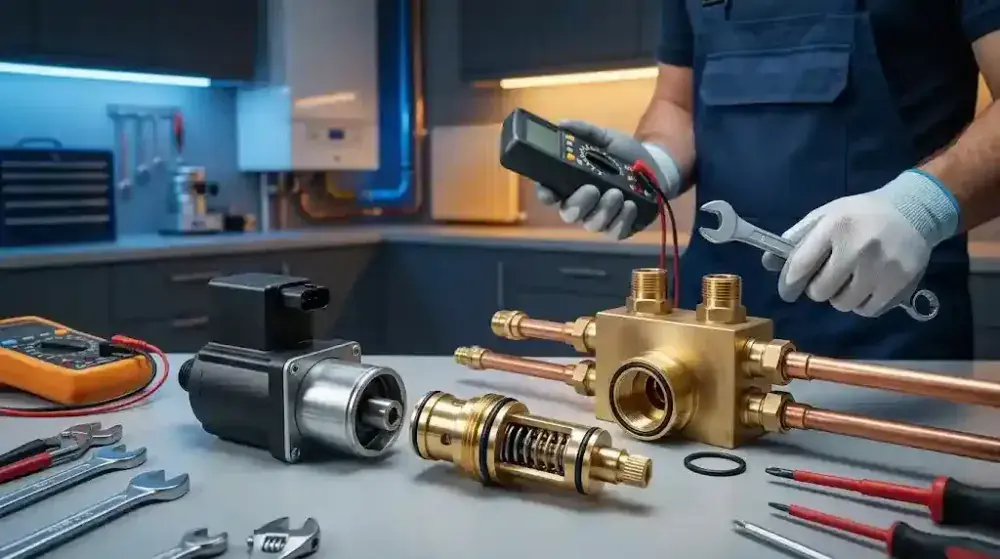

پیش از اقدام به تعویض کامل بلوک، انجام مراحل دقیق تست موتور شیر سه طرفه برای تفکیک خرابی الکتریکی از مکانیکی الزامی است. تعمیر شیر سه طرفه پکیج در صورت تشخیص درست، معمولاً با تعویض یک اورینگ یا کارتریج حل میشود. رعایت پروتکل‌های ایمنی زیر برای جلوگیری از برق‌گرفتگی در کارگاه ضروری است: جداسازی موتور (اکچویتور): ابتدا گیره فلزی موتور را آزاد کرده و آن را از روی کارتریج جدا کنید. در حالت باز بودن آب گرم، موتور باید شفت خود را به بیرون فشار دهد. تست روانی کارتریج: با استفاده از انتهای یک آچار، شفت مکانیکی کارتریج را به داخل فشار دهید؛ شفت باید با مقاومت فنر داخل رفته و بلافاصله پس از رها کردن به بیرون برگردد (بدون گیر کردن). تخلیه مدار پیش از تعویض: در صورتی که کارتریج رسوب گرفته و نیاز به تعویض مغزی است، حتماً برق دستگاه را قطع کرده و فشار آب مدار هیدرولیک را کاملاً به صفر برسانید.
شیر سه طرفه موتوری پکیج توزیع‌کننده اصلی حرارت در بویلرهای دو مبدله است. مشکلاتی نظیر ولرم بودن آب حمام یا گرم شدن بی‌دلیل رادیاتورها در تابستان، مستقیماً به گیر کردن شیر موتوری یا رسوب‌گرفتگی کارتریج آن برمی‌گردد. بررسی تخصصی علت خرابی شیر سه طرفه پکیج و انجام تست‌های مجزای مکانیکی و الکتریکی، از تعویض بی‌دلیل قطعات جلوگیری می‌کند. همواره تعمیر شیر سه طرفه پکیج را پس از تخلیه کامل سیستم هیدرولیک و با استفاده از قطعات یدکی اورجینال و اورینگ‌های استاندارد انجام دهید.
