مغز پردازشگر و مرکز فرماندهی در تمام بویلرهای هوشمند امروزی، برد الکترونیک پکیج است. این مدار پیچیده، سیگنال‌های دریافتی از سنسورها را تحلیل کرده و دستورات لازم را به عملگرهایی نظیر شیر گاز، پمپ و فن صادر می‌کند. خرابی این واحد پردازش، تمام سیستم هیدرولیک و احتراق را فلج می‌کند. شناخت ساختار این قطعه و تفکیک ایرادات سطحی (مانند سوختن فیوز شیشهای) از آسیب‌های عمیق (مثل سوختن می‌کروپروسسور)، به تکنسین‌ها کمک می‌کند تا از تعویض زودهنگام و پرهزینه این بخش جلوگیری کنند.
برد الکترونیک پکیج (Printed Circuit Board یا PCB) یک مدار چاپی چندلایه است که درون یک محفظه پلاستیکی عایق در پنل جلویی دستگاه قرار می‌گیرد. وظیفه اصلی آن، مدیریت ایمنی، کنترل مدولاسیون شعله و تنظیم دمای آب است. این کنترلر مرکزی از چندین المان الکترونیکی حساس برای مدیریت ولتاژها تشکیل شده است. منبع تغذیه (SMPS): برق ۲۲۰ ولت متناوب (AC) را دریافت کرده و آن را به ولتاژهای پایین مستقیم (DC) مانند ۵، ۱۲ و ۲۴ ولت برای تغذیه سنسورها و رله‌ها تبدیل می‌کند. رله‌های فرمان: کلیدهای الکترومغناطیسی مشکی یا شفافی هستند که وظیفه سوئیچ کردن جریان برق به قطعات پرمصرف مانند الکتروموتور پمپ، فن و شیر برقی گاز را بر عهده دارند. میکروکنترلر (آیسی مرکزی): تراشه اصلی برد است که برنامه‌های نرم‌افزاری کارخانه روی آن فلش شده و تمام منطق‌های ایمنی (مانند خاموش کردن مشعل در صورت قطع آب) را اجرا می‌کند. فیوز حرارتی و شیشهای: قطعات حفاظتی که در مسیر ورودی برق قرار دارند و در صورت نوسان شدید، می‌سوزند تا از آسیب به قطعات گران‌قیمت مدار جلوگیری کنند.
یکی از شایع‌ترین حالاتی که کاربر با آن مواجه می‌شود، خاموشی کامل دستگاه (خاموش شدن تمام چراغ‌ها و نمایشگر) است. در این حالت، علت روشن نشدن پکیج معمولاً به بخش ورودی تغذیه برد یا اتصالی در یکی از قطعات جانبی مربوط می‌شود. سوختن مکرر فیوز ورودی، نشاندهنده یک مشکل حاد در سیستم است که باید ریشه‌یابی شود. نوسانات برق شهری: افزایش ناگهانی ولتاژ شبکه باعث می‌شود وریستور (Varistor) روی برد عمل کرده و با ایجاد اتصال کوتاه، فیوز شیشهای ۲ آمپر را بسوزاند تا مدار محافظت شود. اتصال کوتاه قطعات ۲۲۰ ولت: اگر بوبین شیر گاز، استاتور پمپ یا سیم‌پیچ فن دچار آبخوردگی یا سوختگی شوند، به محض صدور فرمان از برد، جریان شدیدی کشیده شده و فیوز اصلی دستگاه می‌سوزد. پارگی و اتصال سیم‌کشی: ساییده شدن دسته سیم‌ها (Wire Harness) به بدنه فلزی محفظه احتراق و لخت شدن آن‌ها، باعث اتصالی مستقیم فاز به نول یا ارت شده و می‌ن‌برد را از کار می‌اندازد.
بزرگترین دشمن تجهیزات الکترونیکی، رطوبت است. قرارگیری برد کنترل در زیر قطعات هیدرولیکی (مانند فلو سوئیچ، پمپ و شیر پرکن)، آن را در معرض خطر مستقیم نشتی قرار میدهد. آبخوردگی مدار فرمان، اثرات مخرب و گاه غیرقابل جبرانی به همراه دارد. رسانایی آب و اتصالی پایه‌ها: چکیدن حتی چند قطره آب روی پایه‌های آیسی (IC) یا ترانزیستورها، باعث ایجاد ارتباط الکتریکی بین آن‌ها شده و پردازنده را به‌صورت آنی می‌سوزاند. سولفاته شدن (اکسیداسیون): اگر رطوبت محیط بالا باشد، پایه‌های قطعات و مسیرهای مسی روی برد دچار سولفاتگی (پودر سبز یا سفید رنگ) می‌شوند که مقاومت مدار را تغییر داده و ارورهای کاذب ایجاد می‌کند. خرابی رله‌ها: نفوذ رطوبت به داخل رله‌های فرمان باعث خال زدن پلاتین‌های داخلی شده و در نتیجه، پکیج ارور فن یا پمپ میدهد در حالی که خود آن قطعات سالم هستند.

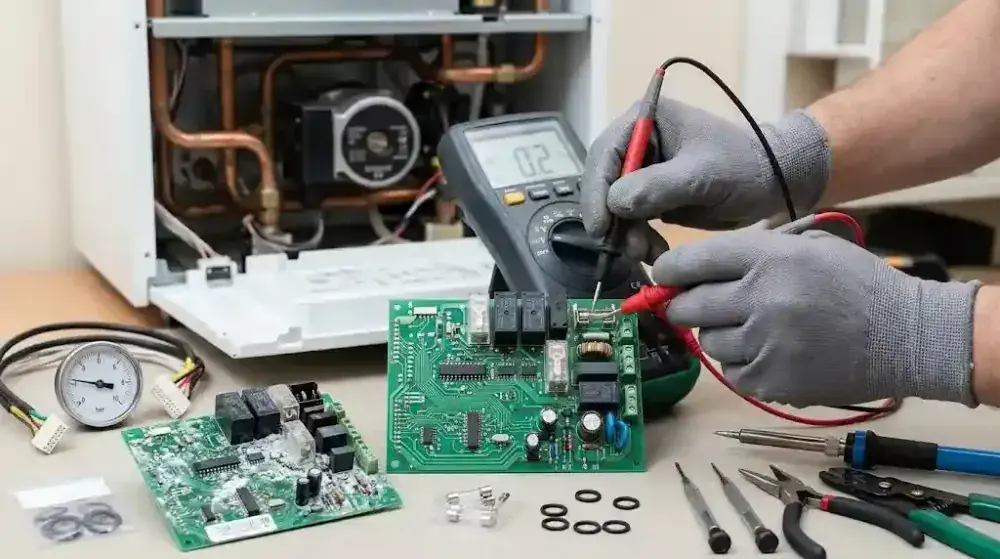

تکنسین‌های تاسیسات معمولاً وظیفه تعمیر قطعات الکترونیکی روی برد را ندارند (این کار نیازمند تخصص الکترونیک است)، اما وظیفه تشخیص خرابی برد و تفکیک آن از قطعات مکانیکی مستقیماً بر عهده آن‌هاست. برای بررسی ایمن و تست سلامت می‌ن‌برد، مراحل زیر را طی کنید: قطع کامل برق: پیش از باز کردن قاب پلاستیکی کنترلر، حتماً دوشاخه را از پریز جدا کنید. خطر برق‌گرفتگی با ولتاژ ۲۲۰ ولت در بخش منبع تغذیه بسیار بالاست. بررسی چشمی (Visual Inspection): به دنبال علائمی مانند سیاهی و سوختگی روی مقاومت‌ها، باد کردن خازن‌های الکترولیتی، ترکیدگی آی‌سی‌ها یا رسوبات ناشی از قطرات آب باشید. تست بیزر فیوز: مولتی‌متر را روی حالت بوق (Buzzer) قرار داده و دو سر فیوز شیشهای را تست کنید. در صورت عدم پخش صدای بوق، فیوز سوخته است. تست مقاومت سنسورها از روی سوکت: برای اطمینان از سلامت سیم‌کشی، مقاومت سنسورهای NTC را به‌جای روی خود قطعه، از انتهای سوکتی که به برد متصل می‌شود اندازه بگیرید.
برد الکترونیک پکیج هسته مرکزی مدیریت حرارت، هیدرولیک و ایمنی است. بروز مشکلاتی نظیر خاموشی کامل صفحه نمایش، سوختن مکرر فیوزهای محافظ و ارورهای کاذب و متوالی، مستقیماً به خرابی مدار فرمان یا اتصالی در قطعات متصل به آن (مانند پمپ و فن) بازمی‌گردد. پیدا کردن علت روشن نشدن پکیج نیازمند بررسی دقیق سیم‌کشی‌ها و تست سلامت قطعات جانبی است. همواره برای جلوگیری از سولفاته شدن این واحد پردازش گران‌قیمت، نشتی‌های هیدرولیکی ریز دستگاه را فورا برطرف کرده و در صورت نیاز به تعویض، صرفاً از کنترلرهای اورجینال و شرکتی استفاده نمایید.
